<< IRC 3380 / IRC 2880 2차 전사 롤러 >>
2차 대전 롤러의 텐션이 떨어지면 복사, 인쇄한 이미지가 뿌였게 보인는데, 물세탁 가능하나 2 ~ 3 일간 말려야 합니다.
오랜 사용으로 텐션이 떨어진 경우, 물세탁은 일시적으로 좋아지는 것이므로 가능하시면 교체해 주시는 것이 바람직합니다.
1. 2차 전사 (외부) 롤러 (교체)
새로운 2차 전사 외부 롤러 교체 시, 2차 전사 외부롤러의 고무 부착 부분이
ITB 벨트 상에 닿을 경우, 흰색 점이 있는 화상을 초래합니다.
이것을 방지하기 위해 이차 전사 외부 롤러 교체시에는 롤러의 표면에 토너를 도포하는 것이 바람직합니다.
2차 전사 외부 롤러 교체시, 아래의 서비스 모드를 실행해주세요.
– Copier > function > TNR-Coat
<< IRC 3380 / IRC 2880 급지 고무/급지 롤러(개당 5,000 원) >>
1. 매우 빡빡하여 알코올을 묻혀서 빼었다 꽂았다하는 것이 좋음
: 급지 고무/급지 롤러에는 결이 있으며 표시가 있는 쪽이 기어쪽으로 가게 하여 꽂음
2. 보통 많이 사용하는 1, 2번 카세트의 고무를 바꾸어 줌
: 평소에는 알코올로 닦아줌
3. 동영상 자료를 많이 갖고 있으나 초상권 때문에 게재하지 못합니다. 필요하신 분은 e-mail 알려주시면 보내드리겠습니다.
<< IRC 3380 / IRC 2880 용지 관련 >>
1. 용지 없음
- 용지카세트에는 A3, A4가 있는데 B4, B5 와 같이 다른 사이즈로 인쇄나 프린트하는 경우
- (해결방법)복사기의 제어판=MEAP상의 우측 하단의 [시스템 상황]을 눌러 A3나 A4를 선택하여 인쇄시킴
- file 을 B5로 작성하고 A4로 인쇄하는 경우도 “용지 없음”으로 나옴.

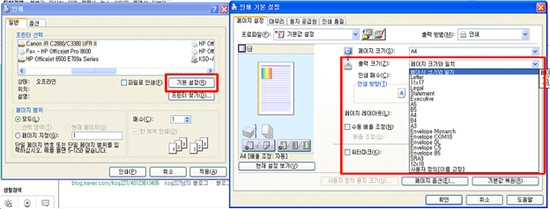

이 경우, 인쇄 화면에서 [기본 설정(R)] -> 출력크기(Z)에서 사용가능한 용지를 강제로 지정해 주면 됨
2. 용지 걸림 = 급지가 안됨(자주 발생하는 A/S건이나 해결방법은 매우 쉬움)
가. 개요
A. 용지가 정착부내에 정착 필름에 닿아서 걸리거나 일부 지나서 걸리면 정착부 문제
거의 발생하지 않음
수동급지에 용지를 넣어 인쇄나 복사를 하여 잘 되면 정착부 문제가 아님
B. 정착부에 닿기 전에 걸리면 급지부 문제
C. 급지부에 닿기 전에 걸리면 카세트 문제임
나. 해결 방법
B 의 경우.
카세트에서 급지부로 올리는 급지 고무를 교체해줌
IRC 3380i/2880i 의 초기 모델 또는 오랜 기간 사용하여 급지부의 롤러가 헐렁해 진 경우임
첨부한 서류와 같이 스펀지를 대어서 압력을 높여서 A/S함

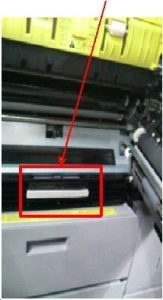

아래 사진은 신형(보완된 제품)의 사진으로 자세히 보면 스펀지 역할=급지가 잘되도록 잡아주는 쇠판이 있음

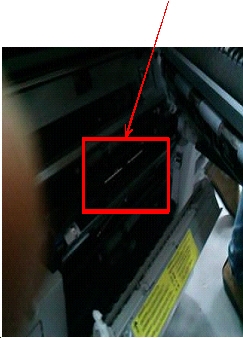

우커버를 열고, 급지부 바깥쪽의 급지 고무를 오염 정도에 따라 스티커 제거제로 청소 > 알코올 > 물청소해 주세요. 마모가 심한 경우, 교체해 주세요.
C의 경우.
A4로 복사/인쇄를 걸었는데 카세트의 용지설정 다이알이 A4가 아닌 A4R이나 B4로 돌아가 있는 경우로 해당용지로 다이알을 돌려서 맞추세요
잼 에러 내역 진단 방법

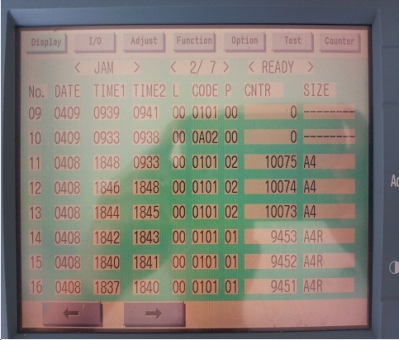

Additional Key(*) -> 2+8 -> Addiuional Key(*) -> [COPIER] -> [DISPLAY] -> [JAM]
위의 이미지는 아래와 같이 표시되고 있으며 그 설명은 아래와 같습니다.
=========================================================
NO DATE TIME1 TIME2 L CODE P CNTR SIZE
———————————————————
AA BBBB CCCC DDDD E EEff GG HH II
…..
==========================================================
AA : 쨈의 순번
BBBB : WOA QKFTOD DLFWK
CCCC : 쨈 발생 시간
DDDD : 잼이 복구된 시간
E(EEEE)
0 : 복사기, 1 : DADF(상판 용지 자동 급지부), 2 : 피니셔
EEff
EE : 잼의 유형
01 지연 잼, 02 체류 잼, 0A : 전원 ON 시 쨈/예열 중 쨈
ff : 쨈 센서
ee : 잼 센서
GG : 용지 반송 위치
HH : 용지 반송 수준 소프트웨어 카운터 수치
II : 용지 사이즈 유형
1. 카세트1, 2. 카세트2, 3. 카세트3, 4. 카세트4
카세트가 문제라면 몇 번 카세트가 문제인지 확실히 알려줍니다.

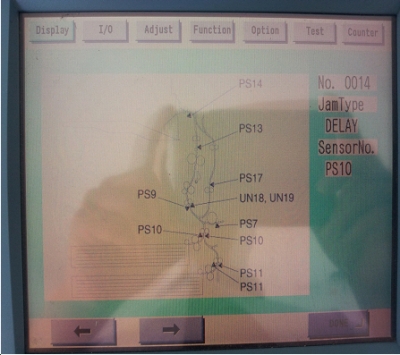

상기 해당 내역 1개를 터치하면 아래와 같이 정확한 내용을 추가 확인할 수 있습니다.
동영상으로 보시면 더욱 쉬우실 것입니다.
3. 용지가 움(파도치는 것처럼 움)
1. 운 사진의 예
2. 원인
가. 여름철 습기(ex:** 종합건축)
나. 배지 트레이의 고무등이 닳아서 못 올리는 경우
다. 정착부의 정착 온도가 높거나 낮음
라. 정착부 문제
3. 해결방법
원인 가.
에어콘에 말려서 사용함
원인 나.

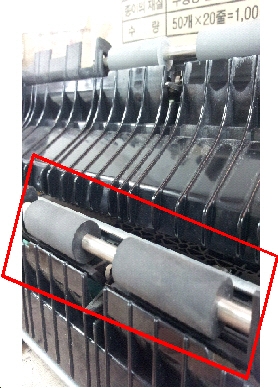

빨간 네모안의 배지 트레이 고무가 용지를 충분히 못 끌어올려서 발생하는 경우에는,약국에서 하얀색 반창고를 구입하여 감아주면 잘 끌어 올림
원인 다.
정착온도를 올리거나 낮추어줍니다.
Copier -> Option -> Body -> TEMP-TBL -> +2 ~ -2 사이로 조정
+1 또는 -1 마다 5도씩 변화됩니다.
원인 라.
비용이 있으므로 정착필름을 교체하고 그래도 안되면 정착부 자체를 바꾸어주어야 합니다.
