아래의 글은 IRC 3380i 2880i _급지부 교체_가 에 이어서 계속되는 글입니다

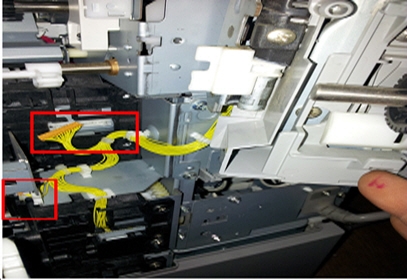

4. 잭2개를 빼고
5. 급지부 빼서 교체함
급지부는 1단(1번 카세트)과 나머지(2 ~ 4단(2 ~ 4번 카세트))이 다릅니다.
노란색 안의 윗것이 1번 카세트용 급지부이고 아래것이 나머지(2 ~ 4 카세트)용 급지부입니다.
1 단은 위 삼각형처럼 가운데가 우커버를 열었을때, 본체쪽으로 들어가 있습니다.
또한 1 단과 나머지 단은 우측의 빨간 네모 부분이 다른데,
A/S용으로 가지고 간 급지부와 A/S해야할 급지부의 단이 다르면
가. 빨간 삼각형부분을 교체하고
나. 우측 빨간 사각형안의 우측에 보이는 나사를 풀어주면 1단과 나머지 단의 교체가 가능하므로 교체하여
A/S를 완료해 주시면 됩니다.
급지부의 부품들을 제대로 안 주는 경우도 있으므로 아래의 부품들을 확인하세요
4-1. A 부분에 흰 플라스틱 연결 부품이 들어가야 하는데, 빠져있는지 확인
4-2. B부분처럼 용지 가이드 플라스틱이 급지부 부품으로 잘 들어가 있는지 확인 (ex:아람엔지니어링_급지부 교체. 유대리님이 KSH를 믿고 부품을 제대로 챙겨주지 않아서 2013.4.7 하루 고생하고 중앙oa SJ님 도움으로 해결함)
용지 가이드 플라스틱이 급지부에 장착된 상태의 사진
본체에 장착된 상태의 사진
