아래의 급지부 교체 동영상을 살펴보시고 이미지와 설명을 보시면 더 수월하게 이해하실 수 있습니다.
<< IRC 3380 / IRC 2880 급지부 교체 >>
** 1번 급지부만 본체에 연결하는 추가 철판이 있는 것을 제외하고는 1~4번 급지부 자체는 동일함
** 1~ 4번 모두 동일하므로 아무데나 써도 됨
가. 분해
1. 사전작업 : 우커버 열기

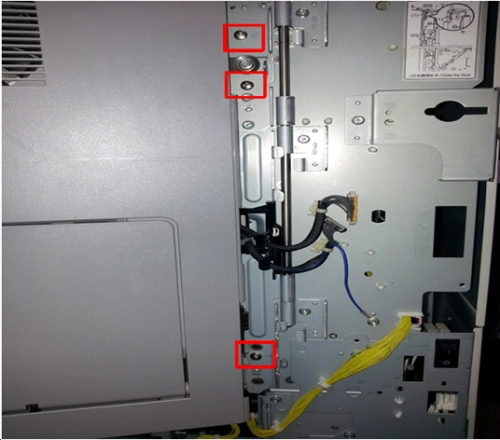

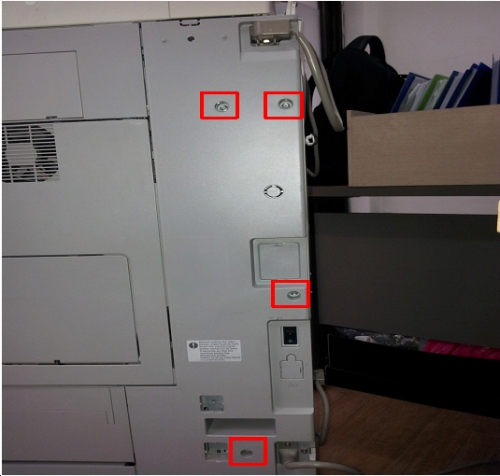

1-1. 우커버 맨우측 커버를 열기 위해 4개의 나사를 품
1-2. 급지부 나사를 풀 정도로 충분히 열어주기 위해 3개의 나사를 품

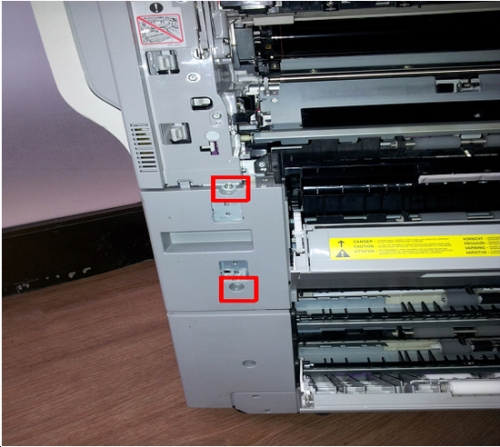

2. 좌측 검은 부분 나사 2개 풂

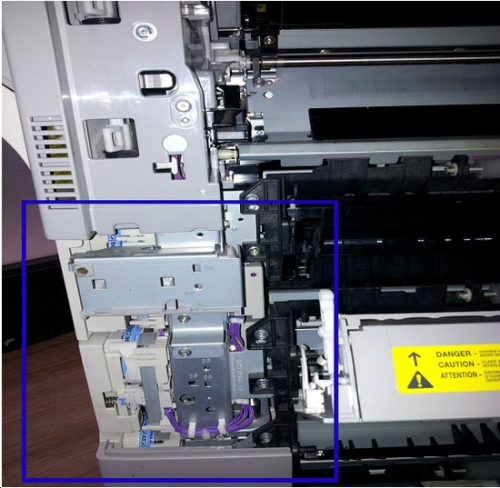

우커버의 좌측 하단의 나사 2개를 풀면 파랑색 테두리와 같이 급지부를 교체할 수 있는 좌측 2개의 나사가 나옴
전
후
이때 급지부의 좌측에 해당하는 좌측나사 2개를 풀어줌. 아래의 사진은 같은 사진이므로 아무것이나 참조하세요.

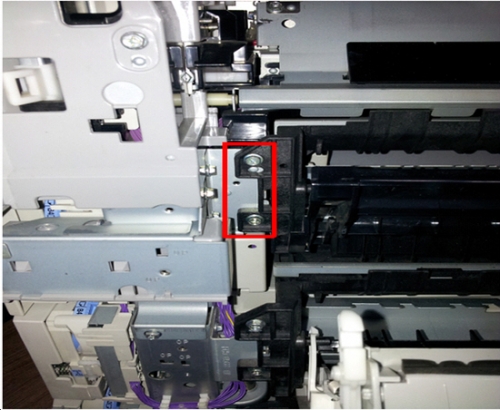

3. 급지부 우측의 나사 2개 풂
4. 잭2개를 빼고
IRC 3380i 2880i _급지부 교체_가..칼라(컬러)복사기 임대.. 에 정리함5. 급지부 빼서 교체함
IRC 3380i 2880i _급지부 교체_가..칼라(컬러)복사기 임대.. 에 정리함
나. 조립
: 분해의 역순
