HP 복합기 복사중 멈춤의 일반적인 원인들과 해결책들
원인들
일반적으로 HP 복합기에서 발생하는 복사중 멈춤 현상과 스캐너 실패(또는 스캐너 연결 실패) 문제들은 대부분 스캐너 플렉시블 케이블 문제(A)에서 발생합니다. 또는 스캐너와 보드를 연결하는 연결선이 스캐너을 올리고 내리는 과정에서 꺽여서 발생(B)합니다. 마지막으로는 보드 불량(C)으로 발생할 수 있습니다. 다음으로는 스캐너 내부의 보드와 부품들 문제(D)로 발생할 수 있습니다.
해결책들
C, D는 경험한 적이 없습니다. A의 경우, 스캐너 플렉시블 케이블 세척 및 교체로 해결할 수 있고 B의 경우에는 사전에 검정색 절연 테이프 등으로 묶어서 예방하면 좋으나 이미 문제가 발생한 경우라면, 연결선을 교체하여 수리할 있습니다.

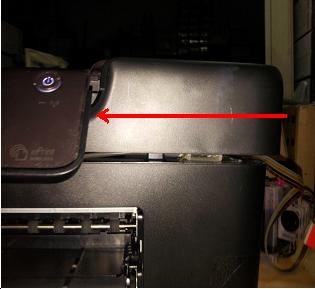

B에 해당하는 스캐너 실패 또는 스캐너 연결 실패 문제는 아래의 게시글을 참조하세요.
HP8710, HP8610
HP8710에서 복사중 멈춤 현상이 발생하였습니다. 이전 같았으면 플렉시블 교체하는 것이 번거롭고 스캐너 자체도 중고가 남아도니 스캐너 상판을 통째로 교체했겠지만, 문제는 23.11.17 기준 HP8710가 품귀현상으로 워낙 고가이다 보니, 8210과 하부교체하여 사용하여 중고도 구하기 어렵고 또한 중고 스캐너 상판도 구할 수 없다는 것입니다.
아래의 B210처럼 플렉시블 케이블을 닦고 재조립해 보았으나 플렉시블 케이블 문제인지 수리가 안됩니다. 스캐너 플렉시블 케이블 자체를 바꾸어야 할 것 같은데…
HP8710 스캐너 플렉시블 케이블은 HP8610와 호환이 됩니다. HP8600과도 호환이 될 것 같은데, 정확하지 않습니다.
그래서 저는 8610의 스캐너 플렉시블 케이블을 꺼내 8710을 수리하였습니다.
G마켓에서는 11,490원, 11번가에서는 14,310원에 판매하니 이것을 구입하여 사용하시면 될 것 같습니다.
처음 스캐너를 분해 및 조립하실 때는 생소하므로 사진 촬영을 하며 분해 및 조립하시길 바랍니다.
![HP 8710 삼성 3560fw 호환 스캐너 케이블](https://www.copy114.kr/wp-content/uploads/2019/06/HP-8710-삼성-3560fw-호환-스캐너-케이블.jpg)
HP B210
증상

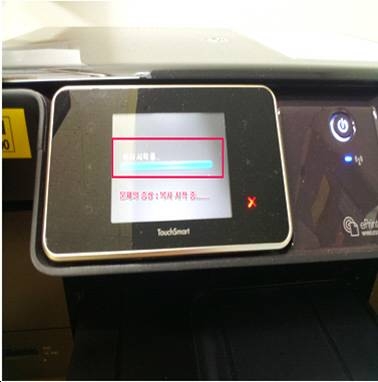

HP B210a 아래와 같이 복사중이라고 나오면서 진행이 안되고 멈추는(ex:**어린이집.송파구 마천동) 현상이 HP B210a를 무한잉크 복합기로 설치초기에 많이 괴롭했는데요.
해결책
해결책은 스캐너 플렉시블 케이불 세척입니다.
스캐너 상판을 통째로 바꾸어보기도 하고, 보드를 교체해보기도 했는데, 누리잉크 님의 글을 보고 알게 되어 공유합니다. 이 방법을 사용해서 3대 이상을 수리완료했습니다. 스캐너 상판을 통째로 교체하거나 메인 보드를 교체하기 전에 꼭 해보시길 권장합니다.

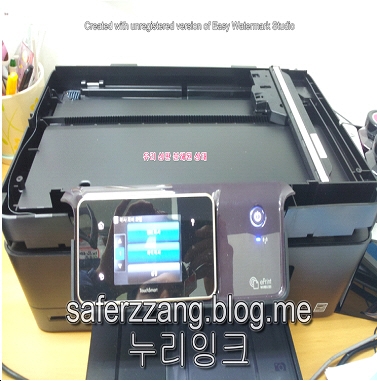

1. 평판 유리 주변의 5개 나사를 풀어주어 스캔 유리 상판 분리합니다.
가. 순서
– 분해

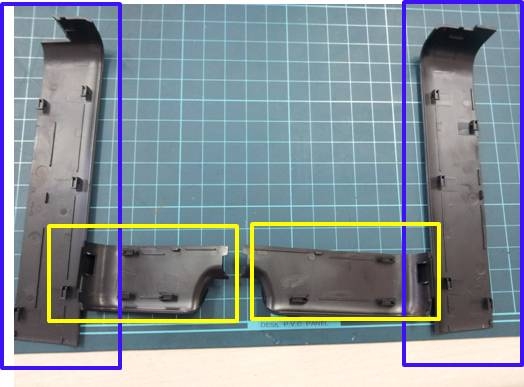

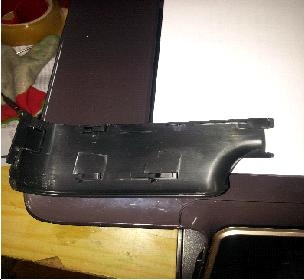

복합기 B210a의 좌우측에 파란색 부분을 분리하여야 복합기 B210a의 앞쪽인 노란색부분을 분리할 수 있으므로 파란색 네모부분을 먼저 분리해 주세요.

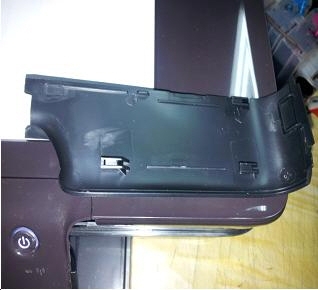

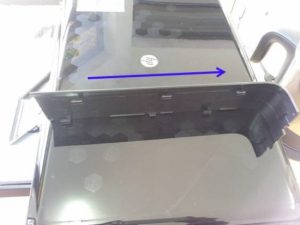

파란색 네모 부분을 분리할실때는 파란색 화살표와 같이 앞쪽에서 뒷쪽으로 밀어주세요.

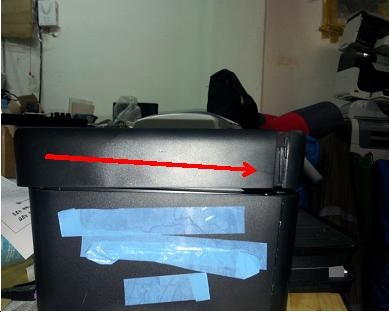

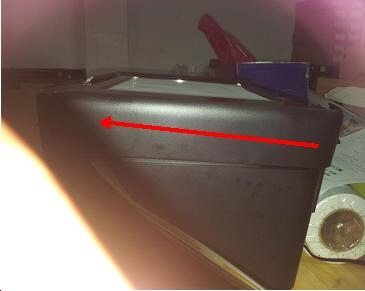

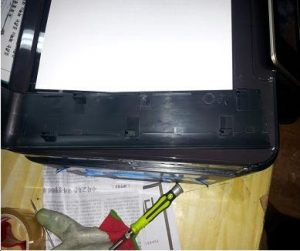

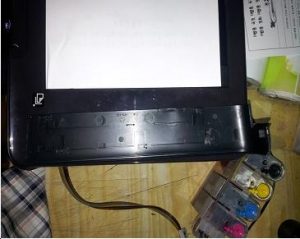

앞부분을 분해하실때는 가운데에서 바깥쪽으로 밀어주세요.

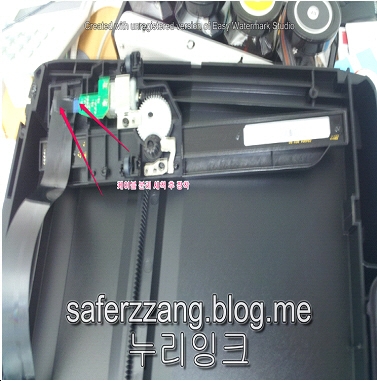

2. 화살표 친 곳 케이블 분리 세척 후 재장착(A)

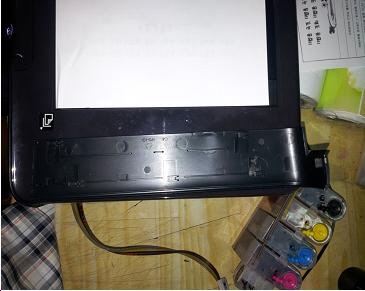

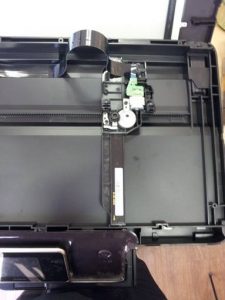

정면위쪽에서 볼때 스캐너부 사진입니다.

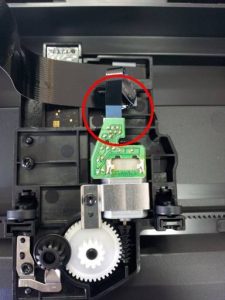

화살표 친 2 곳은 아래의 빨깐색 동그라미 부분입니다.
아래의 2개의 사진은 사진이 잘 안나왔으나 참조용으로 올립니다.
3. 복사는 정상 작동되나 이미지가 문제있음

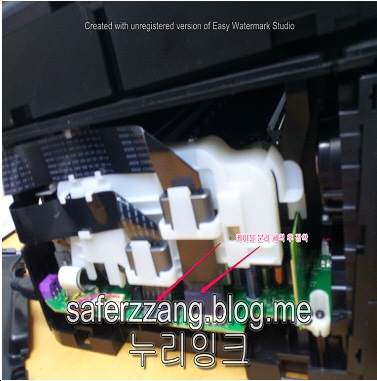

4. 좌측 판 분리후 화살친 부분의 케이블 분리 세척후 재 장착
가. 상판 드러내면 좌측 판이 열림
나. 분리후 사진
(Tip)
이렇게 해서 안되는 경우, A부분에서, 케이블 끝 부분을 약간 잘라내고 다시 끼우면 잘 됩니다.
