<< 캐논 칼라복사기 IRC 3380 IRC 2880 드럼 유닛 만들기 순서 >>
우측
1 단계 우측면 분해도(가)

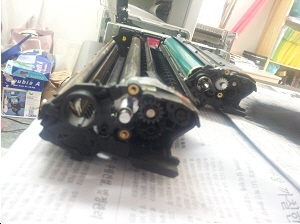

앞 뒤 드럼 유닛을 비교 및 참조하세요

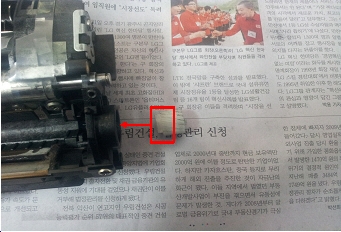

하얀 나사의 입구가 좁은 쪽이 화살표 방향으로 들어감
처음 분해 및 조립할때는 이것도 헤깔려 기록해 놓음
2 단계 우측면 분해도(‘1단계 우측면 분해도에서 A, B를 분해함)
A와 B 가 안돌아가는 것이 문제에 핵심이며
A.
B.
A와 B 를 분해할 때는 A, B를 빼내고
A-1 과 B-1 처럼 왼쪽에서 오른쪽으로 안쪽 검은 회전 봉을 미는 것이 중요하며
오른쪽에서 미는 것으로 힘을 못 받는 경우, 드럼 유닛의 왼쪽끝에서 검은 회전 봉을 오른쪽으로 밀어주면 됨
