<< 칼라 복사기 IRC 3380 IRC 2880 작상계 중 드럼 유니트 교체 및 A/S >>

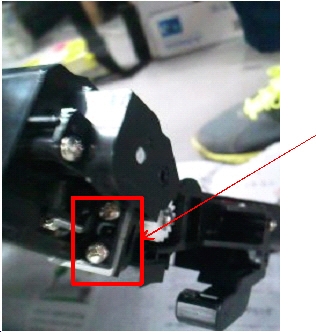

1.

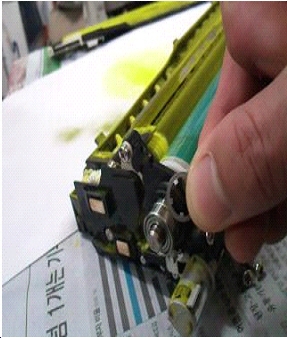

2. 왼쪽 끝에 베어링만을 풀어줌. 오른쪽 끝의 베어링은 건딜 필요가 없음
요철처럼 돌기가 나있는 것을 제거하고 평평한 베어링을 다시 풀어줌
조립할때는 베어링의 돌기가 바깥쪽을 향하게 하여 조립해야 함

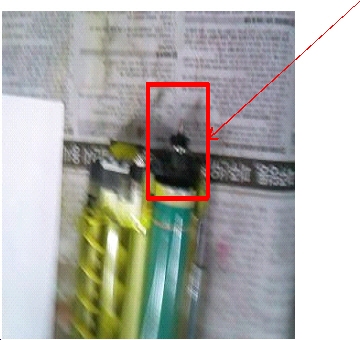

3. 화살표 부분을 좌우로 돌려서 빼줌

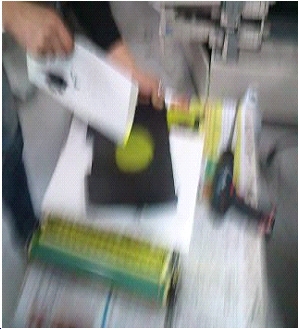

4. 체를 걸러 불순물을 제거함

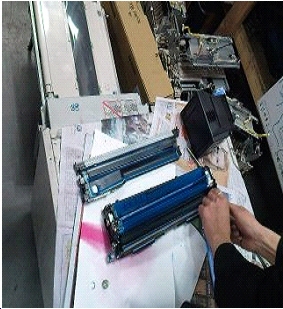

5. 알드럼 = 감광 드럼과 1차 대전 롤러를 물수건으로 깨끗이 닦아주고 건조 시킴
1. 알드럼
2, 1차 대전 롤러
1 차 대전 롤러 불량의 예
1차 대전 롤러 오염에 의한 누전에 의한 경우로
1차 대정 롤러 알코올/스티커 제거제 -> 물티슈 -> 휴지 순으로 세척 및 건조시켜 주어서 해결함
드럼 유니트 분해하는 동영상입니다. 전사벨트 블레이드 교체나 알드럼(감광드럼)의 교체시 기본이 되는 동영상입니다.
이 동영상이 더 자세히 나옵니다.
드럼 유닛내 비닐같은 블레이드에 이물질이 낀 경우임(ex:**건축사사무실).
((대처))종이나 포스트잇으로 깨끗이 닦아주어야 함
** 드럼 유닛 분해, 청소, 재조립 동영상입니다. 도움되시길 **
